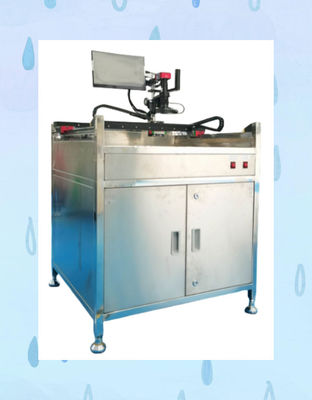

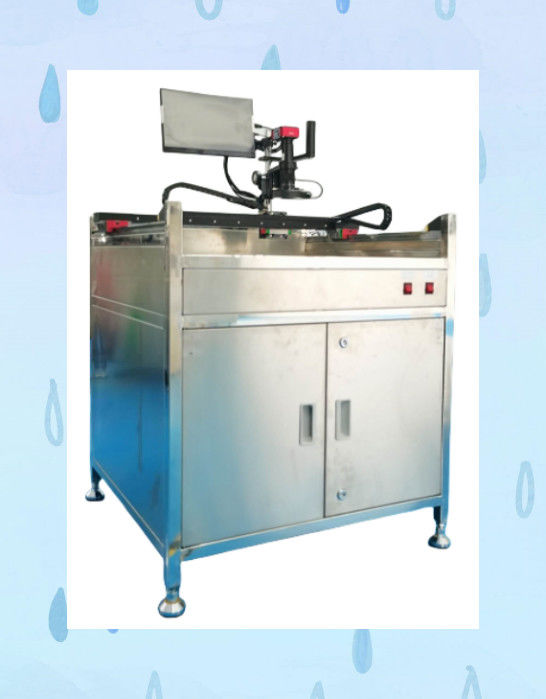

Machine d' inspection PCBA manuelle durable, plateforme d' inspection de pochoirs polyvalente

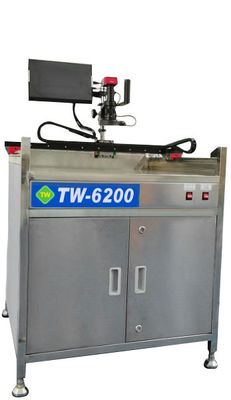

Équipement d'inspection par microscope CCDTW-6200

Spécificités:

La table d'inspection des pochoirs TW-6200 est un équipement économique d'inspection des pochoirs, équipé d'une caméra industrielle haute définition, combinée à un système de source lumineuse sans ombre,la transmission en temps réel de l'image de prise de vue au moniteur pour identification, réduire la difficulté de l'inspection, améliorer la précision et l'efficacité de l'inspection.

Plage de détection:

Plage de détection maximale 750 mm * 750 mm

Une grande universalité:

Convient pour tester les mailles d'acier, les mailles de fil et les cartes PCBA

Facile à utiliser:

Détection manuelle en temps réel, simple et pratique

Composition de la machine:

Caméra industrielle et écran d'affichage en temps réel

Un composant important du dispositif, l'un responsable de l'imagerie et l'autre responsable de l'affichage de l'image en temps réel

Système de source lumineuse:

La combinaison de la source lumineuse circulaire supérieure et de la source lumineuse sans ombre inférieure assure une affichage plus claire des résultats de détection

Composants structurels:

1. Components de guidage de haute précision et de glissement pour un fonctionnement plus facile et plus fluide;

2. Tableau en verre trempé à miroir;

3- cadre en acier inoxydable, résistant à la rouille, robuste et durable;

4Les composants structurels sont anodisés en noir, ce qui est globalement beau et léger.

Instructions de fonctionnement:

Préparation au démarrage

1. Confirmez si la tension d'entrée est correcte

2- Vérifiez si la prise de la boîte électrique est fermée.

3. Vérifiez que la connexion entre l'appareil photo et l'écran est correcte

4. Débogage de l'écran de démarrage et d'affichage

Allumez le commutateur d'alimentation principal et l'écran d'affichage

5. Installation et utilisation de la souris

6. Ajustement et utilisation de l'écran d'affichage

Lorsque l'écran d'affichage est allumé et que la souris est connectée, cliquez avec le bouton droit pour afficher l'image affichée dans l'image suivante à droite

Étapes de fonctionnement:

1. Allumez l'alimentation et appuyez sur le bouton [Alimentation] situé en bas à droite du banc de travail

2Placez la maille d'acier à tester horizontalement sur la [ Table d'essai ]

3- Ajustez la luminosité et la mise au point de la lentille de la lumière circulaire supérieure.

4. Tenez l'appui-bras et contrôlez la direction de l'axe XY pour aligner la lentille sur chaque position à détecter.

5. Observez l'écran d'affichage en temps réel pour le jugement manuel

Précautions:

1. Lors de l'installation de la plateforme d'essai, il est nécessaire de régler le niveau et de fixer fermement la coupe de pied

2Ne placez pas de débris sur le rail de guidage et sur le banc de travail, et maintenez-le selon les horaires.

3Le rail de guidage doit être lubrifié régulièrement.

4La machine doit être mise à la terre conformément aux règlements.

5La lentille et l'écran d'affichage sont des instruments de précision, avec une légère force de contrôle du mouvement.

Paramètres du produit:
