| Lieu d'origine: | Shenzhen, en Chine |
| Nom de marque: | TongWei |
| Certification: | CE |
| Numéro de modèle: | Le TC-6200 |
| Quantité de commande min: | 1 Unité |
|---|---|
| Prix: | negotiations |
| Détails d'emballage: | Emballage sous vide + contreplaqué |
| Délai de livraison: | 15-20 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 300 unités/année |
| Unité de caméra: | Appareil photo de qualité industrielle de 200 à 2000 W avec pixels | Taille de moniteur: | Affichage haute définition 13 " |
|---|---|---|---|
| Éclairage supérieur: | Lampes à LED à anneau | Lumière de fond: | Source lumineuse blanche sans ombre |
| Transmission: | manuel | Cible de détection: | Les pièces de ce type ne sont pas utilisées pour les appareils à moteur |
| Taille de la table de travail: | Pour les pièces de rechange, voir les notes de bas de page. | Voltage d'entrée: | 220V 50/60HZ 100W |
| Poids de la machine: | 50 KILOGRAMMES | Taille de la machine: | L 810 mm x largeur 770 mm x hauteur 1350 mm (hauteur y compris l'affichage et les rouleaux) |
| Mettre en évidence: | Machine d'inspection des PCB antiusure,Multi-scène de la machine d'inspection des PCB,Équipement d'inspection automatique pour pochoirs |
||

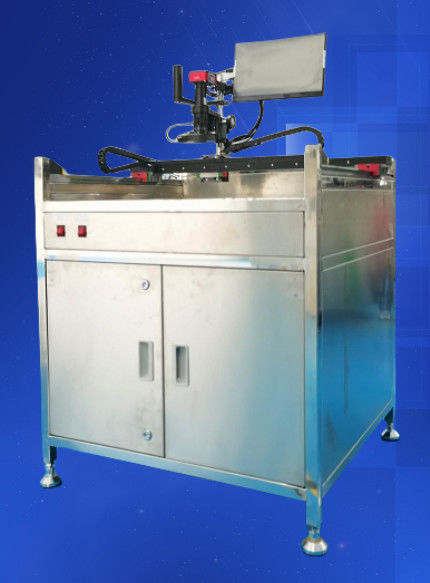

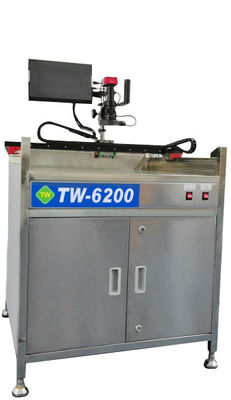

Machine automatique d'inspection des pochoirs SMT machine de nettoyage et d'inspection des pochoirs CCD machine d'inspection des pochoirsTW-6200
Spécificités:
La table d'inspection des pochoirs TW-6200 est un équipement économique d'inspection des pochoirs, équipé d'une caméra industrielle haute définition, combinée à un système de source lumineuse sans ombre,la transmission en temps réel de l'image de prise de vue au moniteur pour identification, réduire la difficulté de l'inspection, améliorer la précision et l'efficacité de l'inspection.
Plage de détection:
Plage de détection maximale 750 mm * 750 mm
Une grande universalité:
Convient pour tester les mailles d'acier, les mailles de fil et les cartes PCBA
Facile à utiliser:
Détection manuelle en temps réel, simple et pratique
Composition de la machine:
Caméra industrielle et écran d'affichage en temps réel
Un composant important du dispositif, l'un responsable de l'imagerie et l'autre responsable de l'affichage de l'image en temps réel
Système de source lumineuse:
La combinaison de la source lumineuse circulaire supérieure et de la source lumineuse sans ombre inférieure assure une affichage plus claire des résultats de détection
Composants structurels:
1. Components de guidage de haute précision et de glissement pour un fonctionnement plus facile et plus fluide;
2. Tableau en verre trempé à miroir;
3- cadre en acier inoxydable, résistant à la rouille, robuste et durable;
4Les composants structurels sont anodisés en noir, ce qui est globalement beau et léger.
Instructions de fonctionnement:
Préparation au démarrage
1. Confirmez si la tension d'entrée est correcte
2- Vérifiez si la prise de la boîte électrique est fermée.
3. Vérifiez que la connexion entre l'appareil photo et l'écran est correcte
4. Débogage de l'écran de démarrage et d'affichage
Allumez le commutateur d'alimentation principal et l'écran d'affichage
5. Installation et utilisation de la souris
6. Ajustement et utilisation de l'écran d'affichage
Lorsque l'écran d'affichage est allumé et que la souris est connectée, cliquez avec le bouton droit pour afficher l'image affichée dans l'image suivante à droite
Étapes de fonctionnement:
1. Allumez l'alimentation et appuyez sur le bouton [Alimentation] situé en bas à droite du banc de travail
2Placez la maille d'acier à tester horizontalement sur la [ Table d'essai ]
3- Ajustez la luminosité et la mise au point de la lentille de la lumière circulaire supérieure.
4. Tenez l'appui-bras et contrôlez la direction de l'axe XY pour aligner la lentille sur chaque position à détecter.
5. Observez l'écran d'affichage en temps réel pour le jugement manuel
Précautions:
1. Lors de l'installation de la plateforme d'essai, il est nécessaire de régler le niveau et de fixer fermement la coupe de pied
2Ne placez pas de débris sur le rail de guidage et sur le banc de travail, et maintenez-le selon les horaires.
3Le rail de guidage doit être lubrifié régulièrement.
4La machine doit être mise à la terre conformément aux règlements.
5La lentille et l'écran d'affichage sont des instruments de précision, avec une légère force de contrôle du mouvement.
Paramètres du produit:
| Projet | Les spécifications |
| Unité de caméra | Appareil photo de qualité industrielle de 200 à 2000 W avec des pixels FOV15 * 22 mm |
| Moniteur | Écran d'affichage HD de 13 pouces |
| Éclairage aérien | Lampe à LED circulaire |
| Lumière de fond | Source lumineuse blanche sans ombre de grande surface |
| Conduire | Mouvement des mains |
| Objet de détection | Pièces en acier ou en acier métallique |
| Dimension de la table de travail | 740 mm*750 mm |
| Voltage | 220V 50/60HZ 100W |
| Poids de la machine | Environ 50 kg |
| Dimensions de la machine | L810 mm x W770 mm x H1350 mm (hauteur incluant l'affichage et les roulettes) |
